Aulas de Redes ~ Resumos

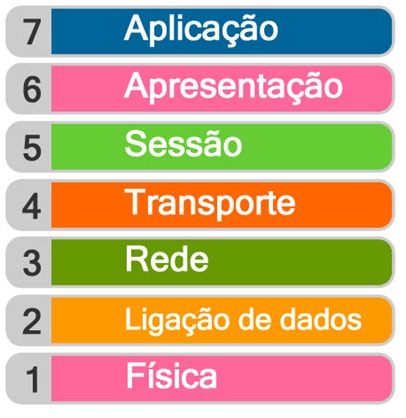

Modelo OSI

Esta arquitetura é um modelo que divide as redes de computadores em 7 camadas, de forma a se obter camadas de abstração. Cada protocolo implementa uma funcionalidade assinalada a uma determinada camada.









Topologia Barramento



Todos os computadores são ligados em um mesmo barramento físico de dados. Apesar de os dados não passarem por dentro de cada um dos nós, apenas uma máquina pode “escrever” no barramento num dado momento. Todas as outras “escutam” e recolhem para si os dados destinados a elas. Quando um computador estiver a transmitir um sinal, toda a rede fica ocupada e se outro computador tentar enviar outro sinal ao mesmo tempo, ocorre uma colisão e é preciso reiniciar a transmissão.



• Vantagens:

  • Uso de cabo é econômico;

  • Mídia é barrata e fácil de trabalhar e instalar;

  • Simples e relativamente onfiável;

  • Fácil expansão.

• Desvantagens:

  • Rede pode ficar extremamente lenta em situações de tráfego pesado;

  • Problemas são difíceis de isolar;

  • Falha no cabo paralisa a rede inteira.



---



Topologia Estrela



A mais comum atualmente, a topologia em estrela utiliza cabos de par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de retransmitir todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a localização dos problemas, já que se um dos cabos, uma das portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede.



• Vantagens:

  • A codificação e adição de novos computadores é simples;

  • Gerenciamento centralizado;

  • Falha de um computador não afeta o restante da rede.

• Desvantagem:

  • Uma falha no dispositivo central paralisa a rede inteira.



---



Topologia Anel



Na topologia em anel os dispositivos são conectados em série, formando um circuito fechado (anel). Os dados são transmitidos unidirecionalmente de nó em nó até atingir o seu destino. Uma mensagem enviada por uma estação passa por outras estações, através das retransmissões, até ser retirada pela estação destino ou pela estação fonte.



• Vantagens:

  • Todos os computadores acessam a rede igualmente;

  • Performance não é impactada com o aumento de usuários.

• Desvantagens:

  • Falha de um computador pode afetar o restante da rede;

  • Problemas são difíceis de isolar.



---



Topologia Malha



Esta topologia é muito utilizada em várias configurações, pois facilita a instalação e configuração de dispositivos em redes mais simples. Todos os nós estão atados a todos os outros nós, como se estivessem entrelaçados. Já que são vários os caminhos possíveis por onde a informação pode fluir da origem até o destino.



• Vantagens:

  • Maior redundância e confiabilidade;

  • Facilidade de diagnóstico.

• Desvantagem:

  • Instalação dispendiosa.

Componentes das redes

• Routers
• Switch
• Placas de Rede
• Bridges
• Hubs
• Cabo coaxical, Cabo utp, Cabo de fibra óptica

Compressão

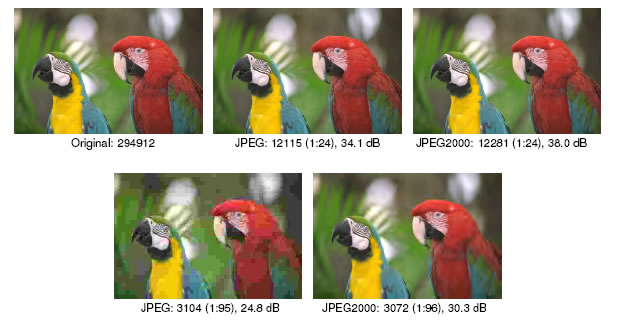

Compressão com perdas

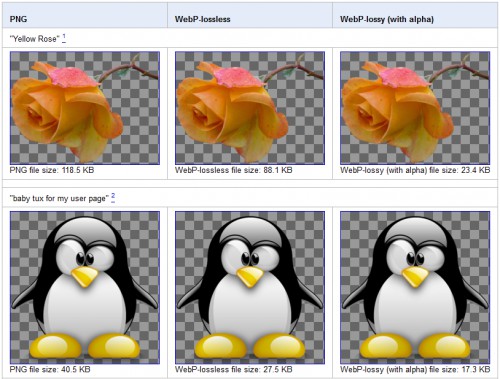

Compressão sem perdas



Fases de Digitalização



Os sinais que circulam num computador ou gerados por um teclado são sinais digitais e os sinais que um microfone produz são analógicos. Para obter este sinal no computador há necessidade de digitalizá-lo, ou seja, convertê-lo para uma sequência de bits.  Deste modo,  a digitalização de um sinal analógico é composta pelas fases de:







Amostragem - É o processo que permite a retenção de um conjunto finito de valores discretos dos sinais analógicos, do sinal contínuo.







Quantização - Processo que permite quantificar a infinidade de valores que a amplitude do sinal apresenta, ou seja,  conversão dos valores recolhidos na amostragem, apenas num conjunto reduzido de valores possíveis.







Codificação - Processo de representação dos valores para uma sequência de bits com valor 0 ou 1.  A codificação associa a cada valor um código binário.



Principais Técnicas de Codificação





RZ (Return Zero)



Na codificação RZ o nível de tensão ou corrente retorna sempre ao nível zero após uma transição provocada pelos dados a transmitir (a meio da transmissão do bit). Geralmente um bit 1 é representado por um nível elevado, mas a meio da transmissão do bit o nível retorna a zero.

NRZ (Non Return Zero)

Existem dois níveis de tensão ou corrente, para representar os dois símbolos digitais (0 e 1). É a forma mais simples de codificação e consiste em associar um nível de tensão a cada bit: um bit 1 será codificado sob a forma de uma tensão elevada e um bit 0 sob a forma de uma tensão baixa ou nula.

Manchester

Os limites da onda neste tipo de codificação estão entre -1 e 1. À semelhança do anterior, as decisões são sempre tomadas a meio de cada bit. A diferença aqui reside nas transições entre bits serem codificadas de forma diferente do anterior. Assim, as transições entre 0->1 e 1->1 ocupam a largura de um bit desde o meio do bit anterior até ao meio do bit seguinte. As restantes transições, 0->0 e 1->0, ocupam apenas meio bit.
